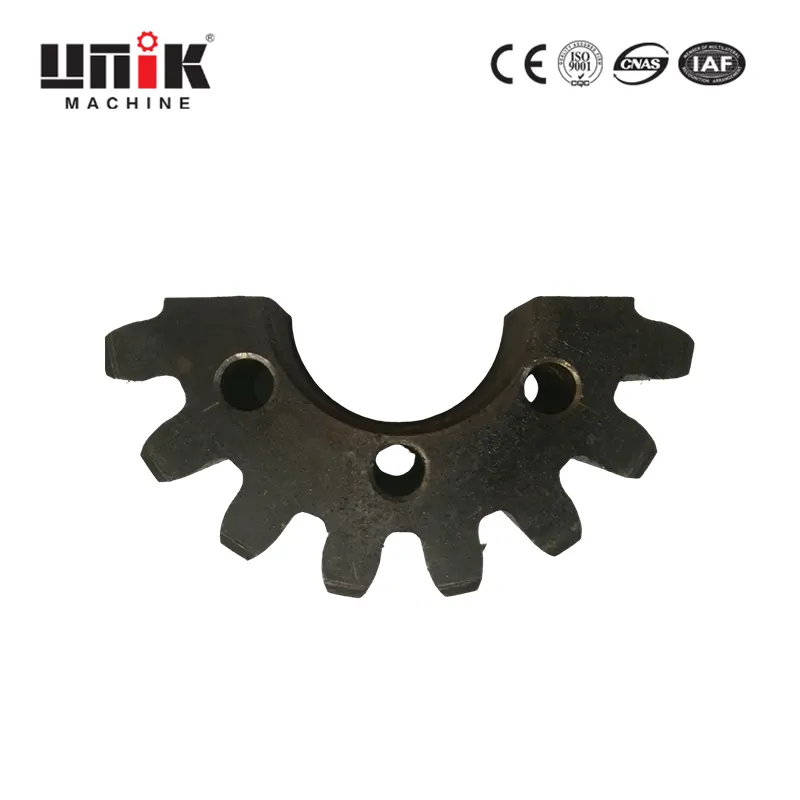

벽돌 기계 메싱 기어

스퍼 기어라고도 알려진 벽돌 기계 메싱 기어는 두 샤프트 사이에 동력이나 운동을 전달하기 위해 서로 맞물리는 톱니가 있는 원통형 기계 구성요소입니다. 벽돌 기계에서는 맞물림 기어를 사용하여 모터의 동력을 컨베이어 벨트나 롤러와 같은 다른 구성 요소로 전달할 수 있습니다. 기어의 톱니가 서로 맞물리거나 맞물리면서 한 기어가 회전하고 다른 기어에 동력을 전달하게 됩니다. 기어 톱니의 크기와 디자인은 전달되는 동력의 양에 영향을 미칠 수 있으며, 일반적으로 기어가 클수록 더 많은 양의 동력을 전달할 수 있습니다. 적절하게 작동하는 맞물림 기어는 부품의 마모를 최소화하면서 벽돌 기계가 효율적이고 안정적으로 작동하도록 보장하는 데 필수적입니다. 그러나 마모되거나 손상된 기어 톱니로 인해 기계가 제대로 작동하지 않거나 심지어 고장날 수 있으며 이로 인해 가동 중지 시간이 발생하거나 수리 비용이 많이 들 수 있습니다. 적절한 성능과 안전을 보장하려면 마모된 기어를 정기적으로 유지 관리하고 교체하는 것이 중요합니다.

소형 유압식 벽돌 제조 기계의 구조는 전동기, 감속기, 공급 시스템뿐만 아니라 압력 헤드 부분과 크랭크 슬라이더 프레스 성형 시스템으로 구성되며 이러한 복잡한 구조도 사용에 큰 어려움이 있습니다. 소형 유압식 벽돌 기계를 사용하는 경우 주로 모터에 의해 구동되어 장비의 주축을 회전시키는 감속기의 작동을 구동하고 동시에 크랭크 슬라이더를 눌러 성형하여 움직임을 변환합니다. 벽돌을 공급하고 밀어내는 작업을 완료하기 위해 자재 트럭의 작동을 구동하는 시스템입니다.

벽돌 제조 기계의 주요 부분과 그 기능은 다음과 같습니다.

1. 벽돌 기계 본체. 프레스의 다양한 구성 요소를 설치하는 데 사용됩니다.

2. 벽돌 제조 기계의 풀리 구동축: 모터의 동력은 일반적으로 감속 전달인 전동 벨트를 통해 구동축으로 전달됩니다. 변속기 샤프트. 크랭크샤프트 한쪽 끝에 장착된 대형 기어와 맞물리는 피니언이 장착되어 있습니다.

3. 장비의 크랭크 샤프트와 클러치. 대형 기어의 회전 운동은 크랭크 커넥팅 로드 메커니즘을 통해 슬라이더의 왕복 직선 운동으로 전환됩니다. 그런 다음 회전하는 대형 기어가 크랭크샤프트에 맞물리거나 분리되어 크랭크샤프트를 회전시키거나 정지시킵니다.

4. 퓨즈. 유압식 벽돌 제조 기계의 과부하 보호 장치. 스탬핑 공정 중에 스탬핑 력이 공칭 압력을 초과하면 프레스 보호 목적을 달성하기 위해 안전 장치가 파괴됩니다.

5. 유압식 벽돌 제조 기계의 브레이크. 클러치가 분리된 후 크랭크샤프트와 슬라이더의 관성 운동을 극복하여 제 시간에 멈출 수 있도록 합니다.

6. 커넥팅로드. 크랭크샤프트와 슬라이드를 연결하는 부분입니다. 나사를 조정합니다. 프레스의 닫힘 높이를 조정하는데 사용됩니다. 베어링. 크랭크샤프트 지지대로 사용됩니다.

7. 작은 벽돌 만들기 기계 슬라이더 제어 장치. 금형의 상형을 부착하여 펀칭력을 가공물에 전달하는 부품입니다. 통제 수단. 클러치의 결합 또는 분리를 조작하고 제어하는 ​​데 사용됩니다.

8. 스터드 및 풋 페달. 유압 벽돌 제조 기계의 경사각을 조정하는 데 사용됩니다. 풋 페달. 전자석은 풋 페달의 전기 스위치에 의해 작동되어 제어 장치를 구동하여 유압 기계의 단일 펀치 (싱글 펀치라고 함) 또는 연속 펀치 (연속 펀치라고 함)를 시작하거나 중지합니다.
